骨架油封的結構和密封原理及安裝注意事項

骨架油封的結構和密封原理：

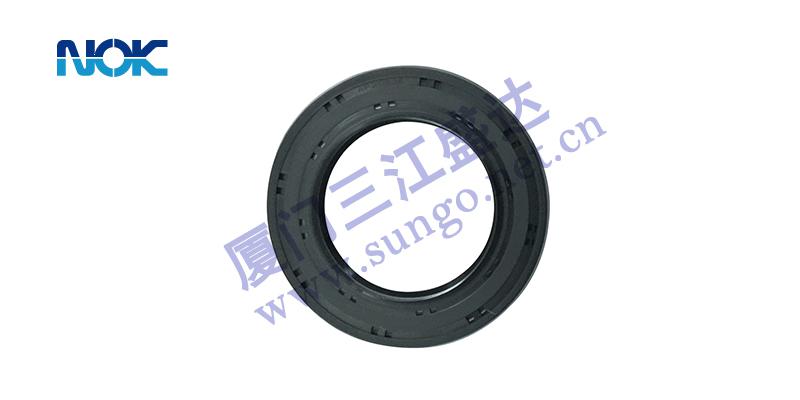

骨架油封比較簡單，一般有三部分組成：油封體、加強骨架和自緊螺旋彈簧。密封體按照不同部位又分為底部、腰部、刃口和密封唇等。通常，在自由狀態下的骨架油封，其內徑比軸徑小，即具有一定的“過盈量”。因此，當油封裝入油封座和軸上之后，油封刃口的壓力和自緊螺旋彈簧的收縮力對軸產生一定的徑向緊力，經過一段時間運行后，該壓力會迅速減小乃至消失，因而，加上彈簧可以隨時補償油封自緊力。

密封原理：

由于在油封與軸之間存在著油封刃口控制的油膜，此油膜具有流體潤滑特性。在液體表面張力的作用下，油膜的剛度恰好使油膜與空氣接觸端形成一個新月面，防止了工作介質的泄漏，從而實現旋轉軸的密封。油封的密封能力，取決于密封面油膜的厚度，厚度過大，油封泄漏；厚度過小，可能發生干摩擦，引起油封和軸磨損；密封唇與軸之間沒有油膜，則易引起發熱、磨損。


因此，在安裝時，必須在密封圈上涂些油，同時保證骨架油封與軸心線垂直，若不垂直，油封的密封唇會把潤滑油從軸上排干，也會導致密封唇的過度磨損。在運轉中，殼體內的潤滑劑微微滲出一點，以達到在密封面處形成油膜的狀態最為理想。


骨架油封裝配時的注意事項：

一. 領取固定的油封數量。

二 .從油封領取到裝配,必須保持乾凈。

三. 裝配前,做好油封檢查,量好油封各部位尺寸是否與軸及腔體尺寸相符. 油封在安裝前，先將軸徑的尺寸與油封的內徑尺寸對照清楚，要相符。腔體內尺寸要與油封的外徑寬度相適合.檢查油封的唇口有沒有損傷、變形，彈簧有沒有脫落、生銹。防止油封在運輸過程當中無平放,受外力擠壓和撞擊等影響,而破壞其真圓度。

四. 裝配前做好機加工檢查程序.量好腔體與軸各部分尺寸是否正確.尤其內倒角.不能有坡度. 軸與腔體的端面加工要光潔，倒角沒有損傷和毛刺,清潔裝配部位，在軸的裝入處(倒角)部份不能有毛刺、沙子、鐵屑等雜物，會產生油封唇口不規則的損傷，建議倒角部位采用r角。

五. 在操作技巧上，可以用手感覺一下，是否光滑、真圓。

六. 油封在安裝前不要太早將包裝紙撕開，防止雜物附著在油封表面而帶入工作中。

七. 裝機前，油封應在唇口之間適量涂抹上添加有二硫化鉬的鋰基酯，防止軸在瞬間啟動時，對唇口造成干磨現象，影響唇口的過盈量，并應盡快，裝配。裝好油封的油封座，如果不是馬上裝機，則建議在上面用布覆蓋防止異物附著油封。涂鋰基脂的手或工具一定要干凈。

八. 油封要平裝，不能有傾斜的現象。建議采用油壓設備或套筒工具安裝。壓力不要太大，速度要均勻、要慢。

九. 對於此次所裝油封之機臺,做上標記以利追蹤,用心注意整個流程。
