油液污染度測定標準及表示方法

油液污染度是指單位體積油液中固體顆粒污染物的含量，即油液中固體顆粒污染物的濃度。對于其他污染物，如水和空氣，則用水含量和空氣含量表述。油液污染度是評定油液污染程度的重要指標。目前油液污染度主要采用以下兩種表示方法。



①質量污染度　單位體積油液中所含固體顆粒污染物的質量，一般用mg/L表示。



②顆粒污染度　單位體積油液中所含各種尺寸的顆粒數。顆粒尺寸范圍可用區間表示，如5～15μm、15～25μm等；也可用大于某一尺寸來表示，如>5μm、>15μm等。



質量污染度表示方法雖然比較簡單，但不能反映顆粒污染物的尺寸和分布，而顆粒污染物對元件和系統的危害作用與其顆粒尺寸分布及數量密切相關，因而隨著顆粒計數技術的發展，目前已經普遍采用顆粒污染度的表示方法。



下面簡單介紹美國NAS 1638油液污染度等級和ISO 4406油液污染度等級國際標準。



①NAS 1638固體顆粒污染度等級



NAS 1638是美國航天工業部門在1964年提出的，目前在美國和世界各國廣泛采用。它以顆粒濃度為基礎，按照100mL油液中在5～15μm、15～25μm、25～50μm、50～100μm和>100μm五個尺寸區間內的最大允許顆粒數劃分為14個污染度等級，如表2.2-1所示。

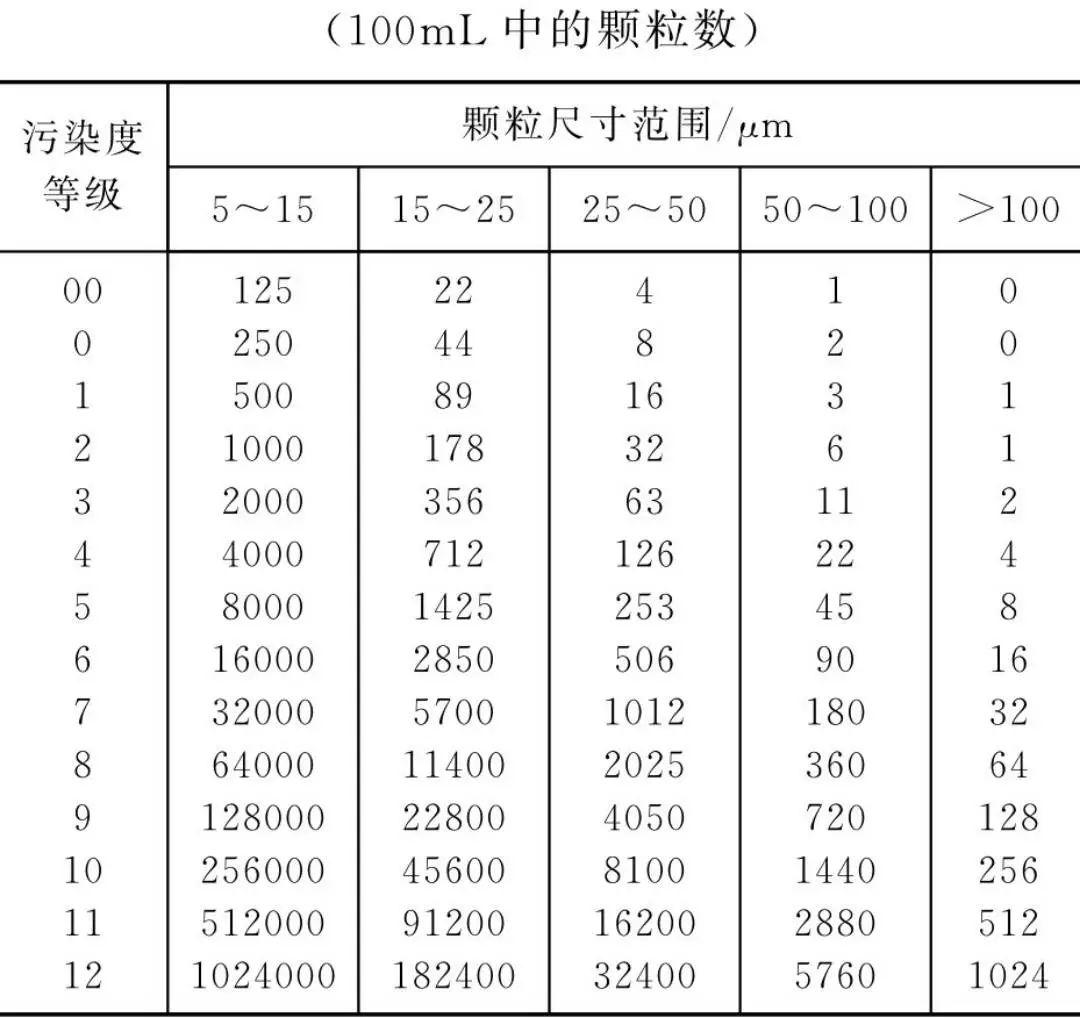

表1　NAS 1638油液污染度等級



②ISO 4406固體顆粒污染度國際標準　ISO 4406油液污染度國際標準采用兩個數碼表示油液的污染度等級，前面的數碼代表1mL油液中尺寸大于5μm的顆粒數的等級，后面的數碼代表1mL油液中尺寸大于15μm的顆粒數的等級，兩個數碼之間用一斜線分隔。



例如污染度等級18/13表示油液中大于5μm的顆粒數等級為18，每毫升顆粒數為1300～2500；大于15μm的顆粒數等級為13，每毫升顆粒數為40～80。



ISO 4406污染度等級和相應的顆粒濃度。根據顆粒濃度的大小共分26個等級，如表2所示。

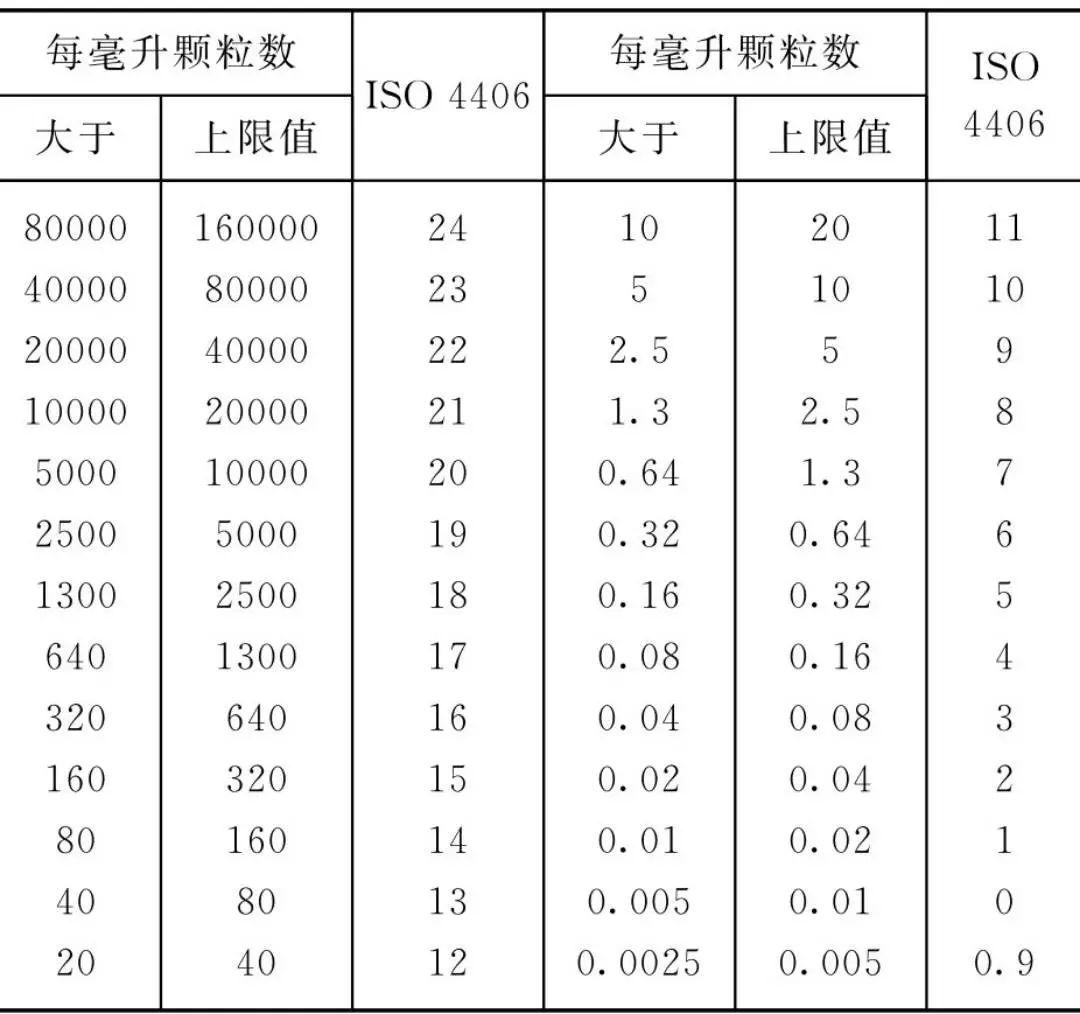

表2　ISO 4406污染度等級



ISO 4406與NAS 1638污染度等級對照如表3所示。典型液壓系統清潔度等級見表4。

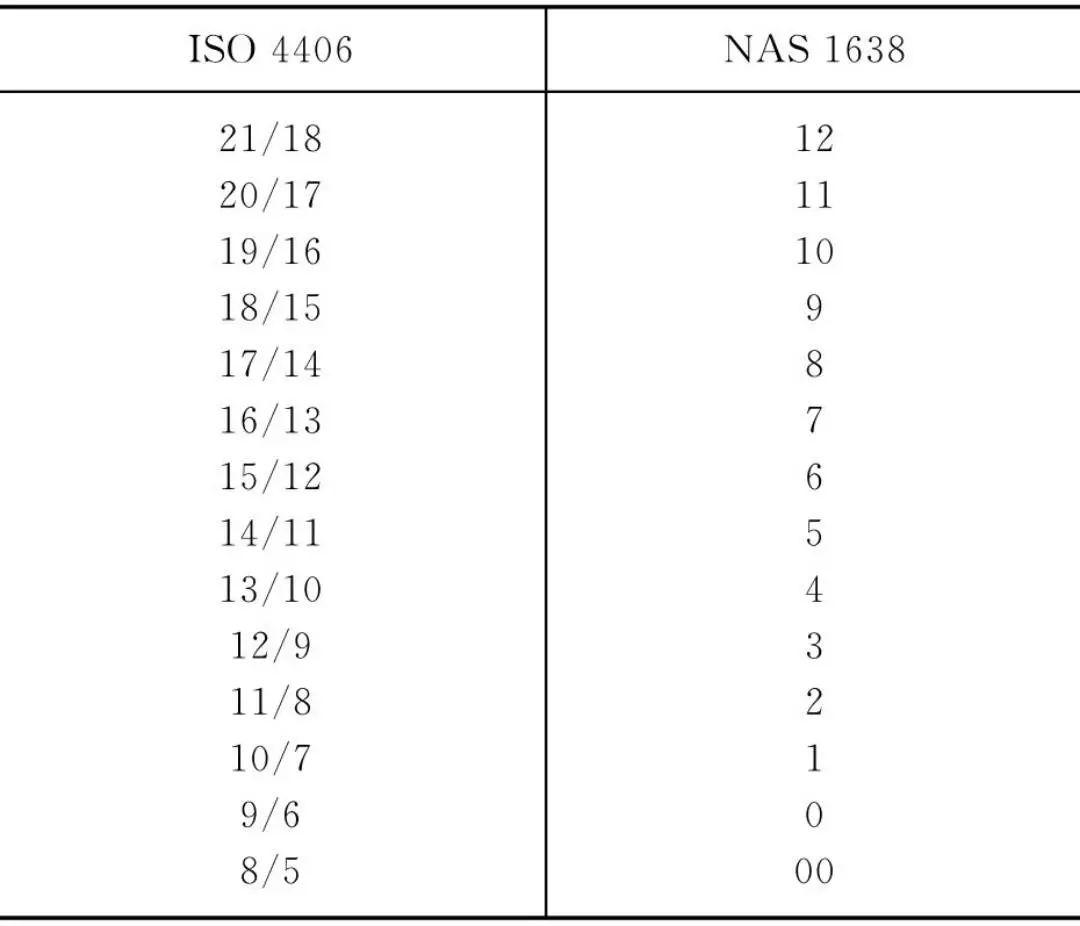

表3　ISO 4406與NAS 1638污染度等級對照表

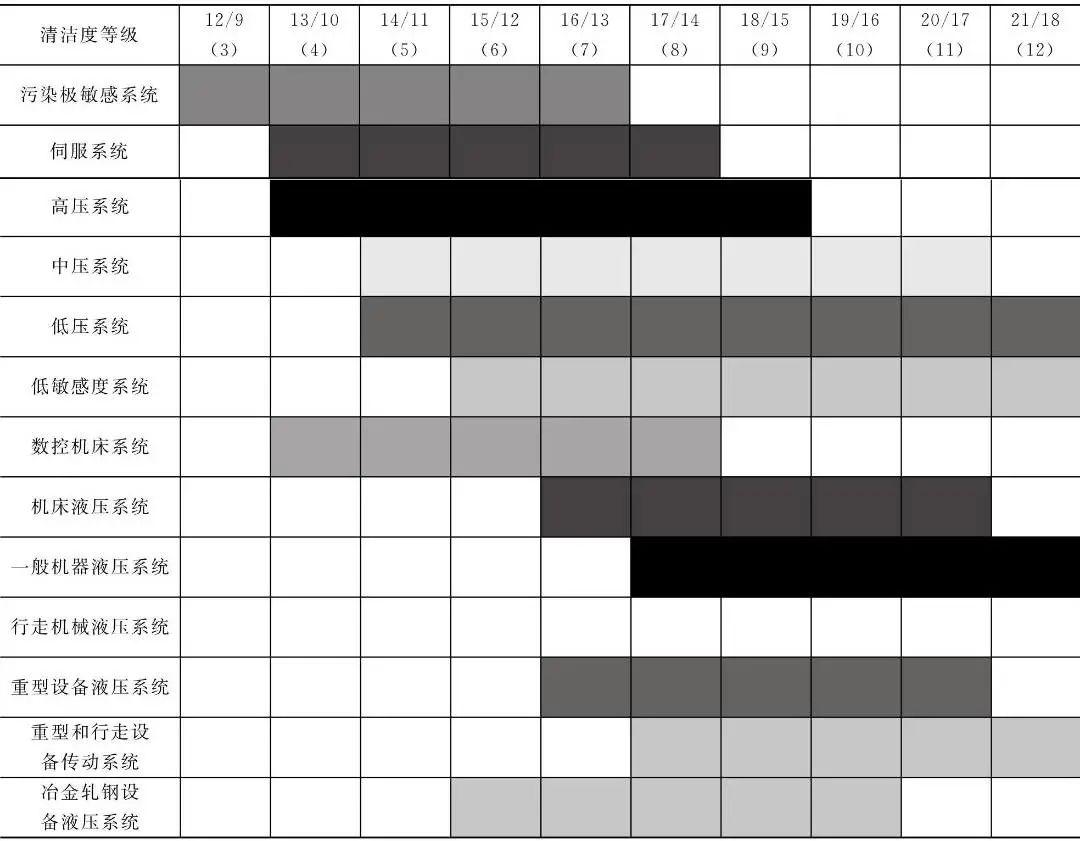

表4　典型液壓系統清潔度等級
