挖機川崎主控閥，主溢流閥工作原理，以及做動作時原理圖講解

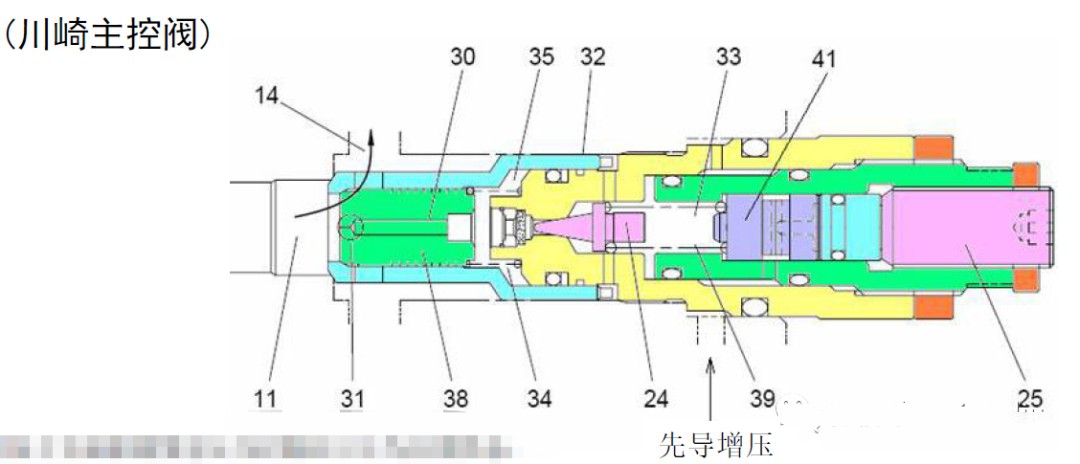

油道(11)的壓力低于主溢流閥預定壓力時閥芯(24)為關閉狀態，

因此油道(11)的液壓油不可以向回油通道(14)進行回油。油道(11)的壓力升高到預定壓力時閥芯(24)推開彈簧(39)后打開。油道(33)的油量流經油道(32)向回油油道(14)進行回油，因此壓力會下降。

同時油道(11)的液壓油流入油道(30)，因此節流孔(31)壓力會下降。這時彈簧室（35）的壓力通過油道(30)進行回油，因此壓力會下降。在油道(11)壓力的作用下柱塞(38)推動彈簧(34)向右移動。這時柱塞(38)為打開狀態，油道(11)的液壓油向回油通道(14)進行回油，從而保持預設壓力。預設壓力可以通過調節螺釘(25)調節。

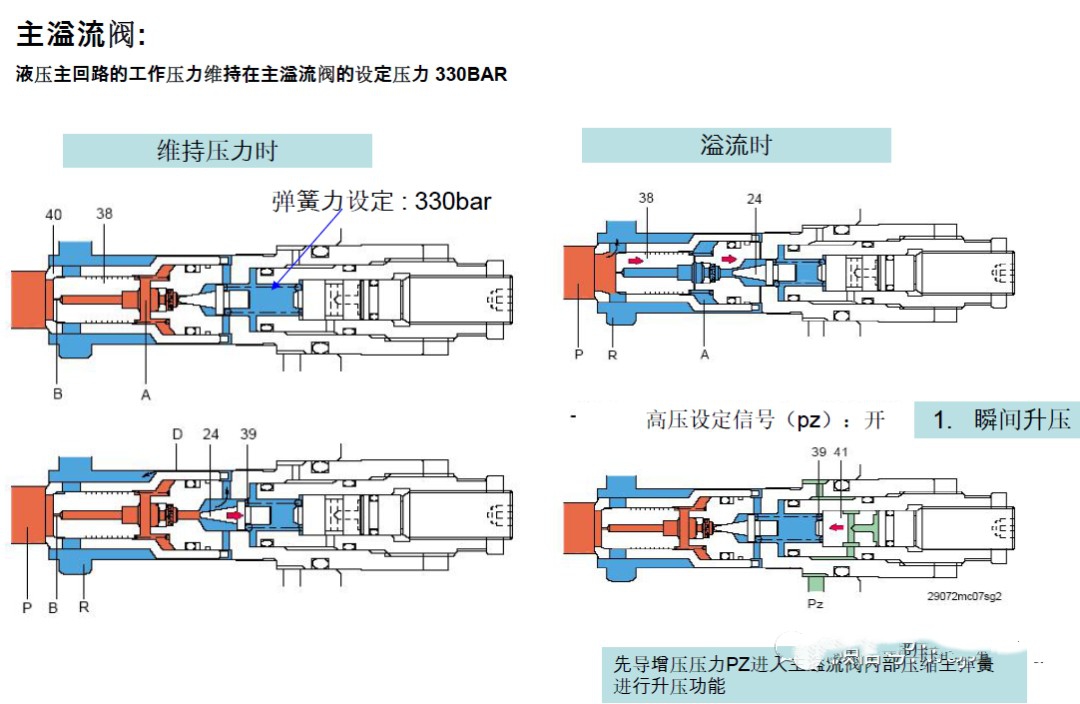

動力增壓時，通過先導增壓油道流入的壓力（增壓用先導壓力），通過側面的油路流入活塞（41）的側孔，推壓活塞（41），使彈簧（39）的設定壓力上升。
