O型圈的間隙和擠出

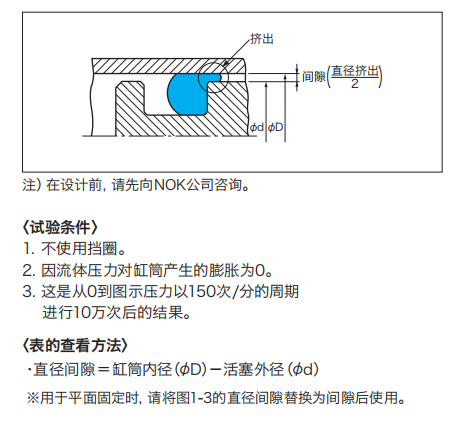

若由于密封流體的壓力, O形圈由溝槽間隙咬入、擠出，則難以維持其性能。

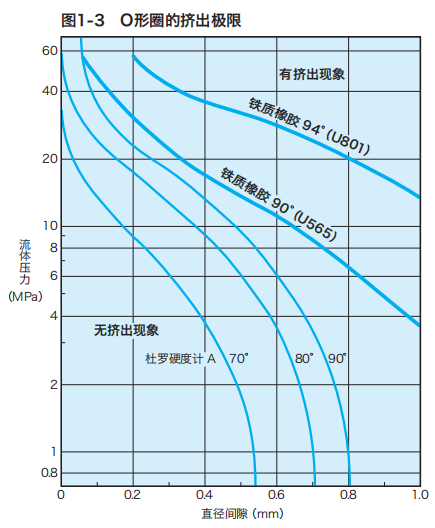

擠出由流體的壓力和間隙及橡膠的硬度決定。其關系如圖1-3所示，請參考。(該值的前提是沒有因壓產生的溝槽變形的情況。若擔心受壓力使密封面發生變形，則請將間隙的值設計為75%左右。)

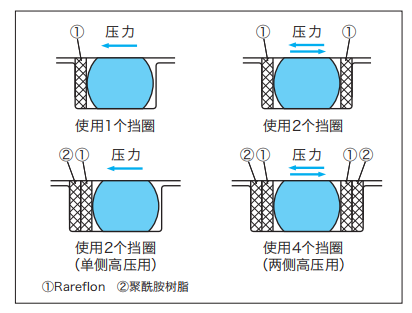

從圖1-3來看,壓力或間隙也超出極限時,請使用擋圈。從兩個方向施加壓力時,將擋圈安裝于O形圈的兩側，從一個向施加壓力時,安裝于施加壓力的相反側。

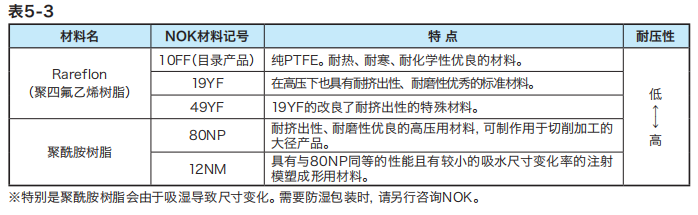

擋圈的形狀有無切口、斜切、螺旋三種,從使用效果來看，無切口的最好,而從安裝點來看,斜切型比較方便。代表性的擋圈的材質和特點如表5- -3所示。
