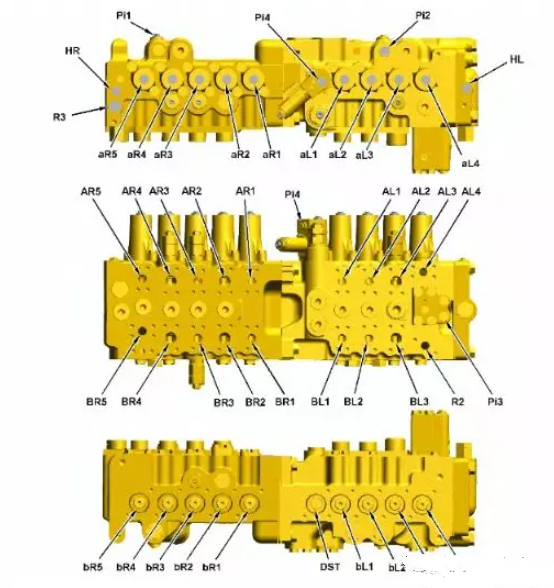

卡特330D2挖掘機主控制閥各閥口功能標注講解

(AR1) 右行駛控制閥（向后行駛）

(AR2) 附件控制閥（孔口）

(AR3) 鏟斗控制閥（鏟斗關閉）

(AR4) 動臂 l 控制閥（動臂下降）

(AR5) 斗桿 II 控制閥（斗桿收回）

(BR1) 右行駛控制閥（向前行駛）

(BR2) 附件控制閥（孔口）

(BR3) 鏟斗控制閥（鏟斗打開）

(BR4) 動臂 l 控制閥（動臂上升）

(BR5) 斗桿 II 控制閥（斗桿伸出）

(AL1) 左行駛控制閥（向后行駛）

(AL2) 回轉控制閥（向左回轉）

(AL3) 斗桿 l 控制閥（斗桿收回）

(AL4) 動臂 ll 控制閥（動臂上升）

(BL1) 左行駛控制閥（向前行駛）

(BL2) 回轉控制閥（向右回轉）

(BL3) 斗桿 l 控制閥（斗桿伸出）

(aR1) 右行駛控制閥上的先導口（向后行駛）

(aR2) 附件控制閥上的先導口

(aR3) 鏟斗控制閥上的先導口（鏟斗關閉）

(aR4) 動臂 l 控制閥上的先導口（動臂下降）

(aR5) 斗桿 II 控制閥上的先導口（斗桿收回）

(aL1) 左行駛控制閥上的先導口（向后行駛）

(aL2) 回轉控制閥上的先導口（向左回轉）

(aL3) 斗桿 l 控制閥上的先導口（斗桿收回）

(aL4) 動臂 ll 控制閥上的先導口（動臂上升）

(bR1) 右行駛控制閥上的先導口（向前行駛）

(bR2) 附件控制閥上的先導口

(bR3) 鏟斗控制閥上的先導口（鏟斗打開）

(bR4) 動臂 l 控制閥上的先導口（動臂上升）

(bR5) 斗桿 II 控制閥上的先導口（斗桿伸出）

(bL1) 左行駛控制閥上的先導口（向前行駛）

(bL2) 回轉控制閥上的先導口（向右回轉）

(bL3) 斗桿 l 控制閥上的先導口（斗桿伸出）

(bL4) 動臂 II 控制閥上的先導口（斗桿收回）

(DST) 排油口（直行控制閥）

(HL) 反向流量信號壓力口（惰輪泵）

(高速倒檔) 反向流量信號壓力口（驅動泵）

(Pi1) 先導口（動臂再生閥）

(Pi2) 先導口（斗桿再生閥）

(Pi3) 先導口（可變回轉優先閥）

(Pi4) 先導口（直行電磁閥）

(R2) 回油口

(R3) 回油口
