挖掘機電磁閥輸出壓力的測量方法教程、以此判定電磁閥好壞

★ 電磁閥輸出壓力的測量工具

液壓表、液壓接頭

★ 確認控制油路初始壓力正常后測量電磁閥輸出壓力。

把工作裝置降至地面并關閉發動機，發動機停止后，操作操縱桿數次以釋放管路中的殘余壓力，然后擰開呼吸閥上的蝶形螺母，按下釋放按鈕，釋放液壓油箱內的壓力。

1. 斷開電磁閥的軟管以在出口側測量。

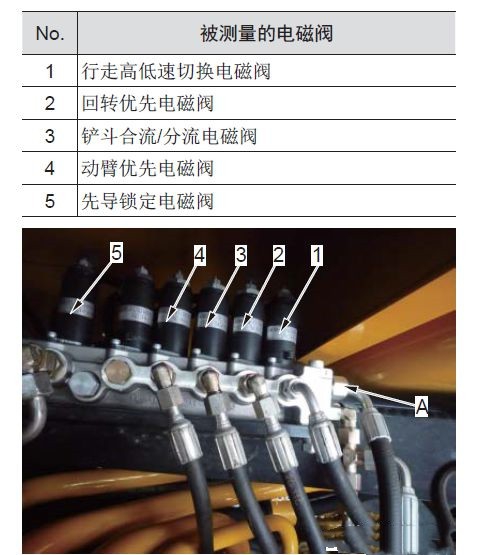

2. 分別在電磁閥的A部位安裝三通接頭，并連接軟管。

3. 將測壓接頭安裝到三通接頭上，并連接到液壓測試表。

★ 使用容量為6 MPa{61 kgf/cm2} 液壓測試表。

4. 啟動發動機并保持其運轉直到液壓油溫上升到工作范圍內。

5. 全油門運轉發動機，然后通過操作操縱桿打開或關閉每個電磁閥，并測量壓力。

★ 每個電磁閥的功能可以用監控器面板中的監測功能進行確認。（機器監控器的特殊功能）。

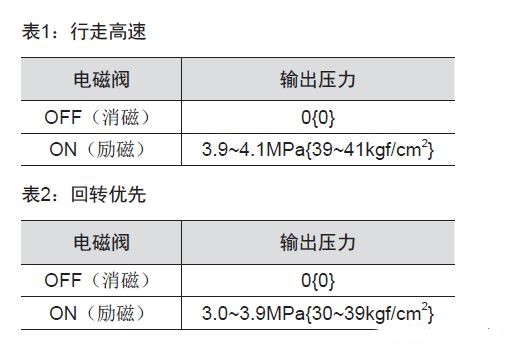

★ 當每個輸出壓力顯示如下列值時，它被判

定為正常。

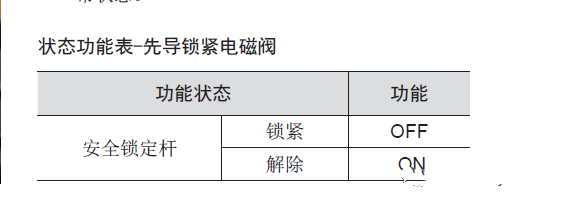

6. 測量后拆下所有測量工具，并確保機器回到正常狀態。狀態功能表-先導鎖緊電磁閥。
