挖掘機更換發電機皮帶作業指導書

１、 準備工作：檢修人員2名，作業時間40分鐘；皮帶發電機皮帶285-2040一條；6mm內六角一個，扳手一套，輕型套筒一件。

２、 如下圖所示：為避免所用扳手與發電機接觸產生火花，首先應關閉的電源，然后用6MM內六角拆卸發電機護罩。

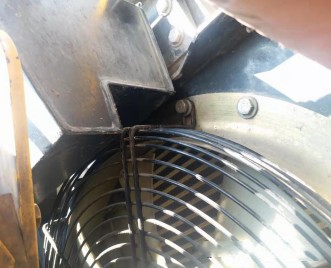

   3、如下圖所示：用16的扳手拆卸風扇固定罩螺栓。

4、如下圖所示：拆下風扇護罩固定螺栓，將風扇護罩從卡扣中取出（左右各一個卡扣），旋轉風扇護罩至開口朝向檢修門側。

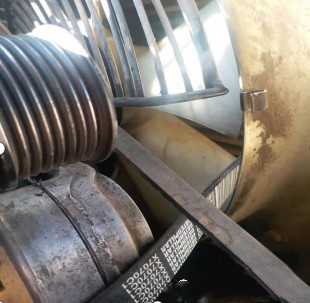

5、將皮帶從風扇葉片中套入，倆人配合轉動風扇，逐一將風扇葉片全部套入。隨后將發電機皮帶如圖所示放入空調皮帶下，逆時針轉動空調皮帶，將發電機皮帶掩入內側。

6、安裝皮帶纏繞方式纏繞，然后用棘輪扳手下壓皮帶漲緊輪，套上皮帶。用手按壓皮帶漲緊度，檢查皮帶是否在皮帶槽內。

7、按相反順序安裝附屬件，隨后啟車檢查皮帶運轉狀態。在線視屏中檢查發電機是否正常工作。

簡要說明：挖掘機發動機皮帶斷裂，更換發電機皮帶以后運行不到20小時候皮帶再次斷裂，檢查發電機皮帶破損形狀為條形斷裂，檢查發電機、漲緊輪均可自由轉動。安裝新皮帶后，運行2小時觀察發現皮帶背面有明顯的磨損痕跡，拆卸漲緊輪檢查發現，從動輪上有明顯的坑洼。坑洼如同砂紙一樣將皮帶一點一點的磨損，直至斷裂。更換漲緊輪，運行20小時檢查無磨損現象發生。
