液壓密封件以及液壓墊片的選用
2018-11-06 10:28
廈門三江盛達

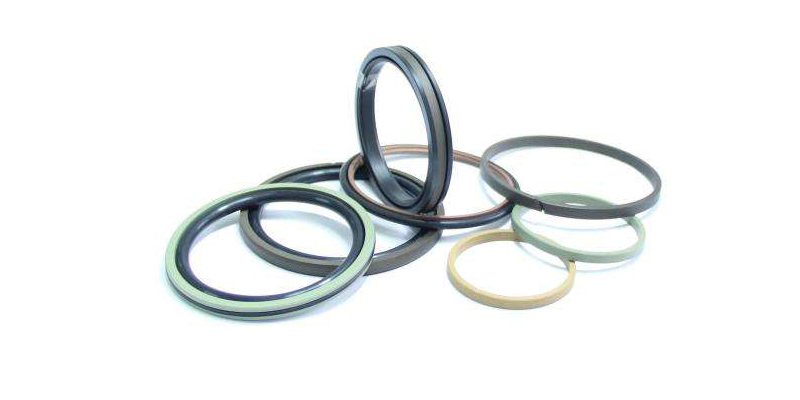

密封件及墊片的選用
液壓油缸有不同的技術要求，密封件也必須根據油缸的技術要求來生產不同技術要求的密封件。
1、如油缸要求25MPa以上壓力，速度0-0.5米/秒，油溫80℃，密封件的要求：
（1）密封件硬度選用92度——97度，油缸壓力越高，選用密封件硬度越大。
（2）密封件唇口的線速度必須滿足0.5米/秒。
（3）密封件耐溫必須滿足-30℃——110℃溫度。因為密封件唇口接觸面的溫度要高于液壓油溫度，所以密封件選用必須耐高溫110℃；而有些地方的氣溫在-30℃左右，所以密封件的選用要耐低溫-30℃。
（4）要選用專用密封件，如軸密封，只能選用軸專用密封件。活塞密封只能選用活塞專用密封件，而不能選用軸與活塞兩用密封件。因為兩用密封件根部寬度小于專用密封件根部寬度。在高壓時兩用密封件根部變形量大，專用密封件在同等壓力時根部較寬，壓縮變形量較小，被活塞桿擠出的可能性就變小。
（5）密封件根部要加上墊圈。為什么要加墊圈，墊圈硬度是多少？由于油缸壓力在25MPa以上，密封件的高度決定了密封件根部變形量的大小，也就是擠出間隙的大小，因為墊圈也有硬度，也有變形量，加上墊圈等于減少了密封件的變形量，使密封件在高壓時，根部減小了與活塞桿或缸體內壁產生摩擦的可能性，從而減少密封件根部被擠出拉傷而損壞的幾率。墊圈硬度和壓力的關系是，壓力越大，硬度越大
2、如果油缸要求在25MPa以下壓力，速度0.5米/秒，油溫80℃，要滿足以上條件，則密封件需要滿足以下要求：
（1）密封件硬度選用85度——92度，因為硬度越低，密封件彈性越好
（2） 速度和溫度要求與25MPa以上壓力要求相同
（3） 密封件選用，可以選用專用、兩用等各種形式的密封件。
四、高壓油缸與低壓油缸常見共同問題，低壓漏油漏油有兩種：一種是活塞桿漏油，看得見；另一種是油缸內漏，看不見。兩者都有一個共性，都是在低壓時漏油。
一般為以下三種情況造成：
第一種情況，密封件的結構引起低壓漏油。
首先分析密封件雙唇與油缸的關系，（以軸用密封件為例）
（1） 軸用密封件有內外唇口，外唇安裝到溝槽內與外壁接觸，內唇與活塞桿表面接觸，雙唇都有一個過盈量，等于產生了兩個接觸圓周面，也就產生了兩個圓周反彈作用力。此接觸圓周面積的大小，圓周作用力大小怎樣判定，下面介紹。
（3）分析了以上兩種情況，密封件兩唇口有兩個接觸圓周面。內外兩個圓周面作用力是否均勻分布，就是兩圓周面上作用力不能為零，如形成某一點上作用力為零，此處就會漏油。
假設：活塞桿跳動，一邊唇口被擠壓，另一邊唇口作用力就會減少，作用力減少的一邊必須自動跟蹤補嘗，防止此處作用力為零。一旦活塞桿跳動過大，補嘗能力跟蹤不上，就會產生零作用力而導致漏油，在高壓時兩唇口張力加大，補嘗跟蹤力強，所以高壓漏油的可能性很小。
假設：活塞桿跳動，一邊唇口被擠壓，另一邊唇口作用力就會減少，作用力減少的一邊必須自動跟蹤補嘗，防止此處作用力為零。一旦活塞桿跳動過大，補嘗能力跟蹤不上，就會產生零作用力而導致漏油，在高壓時兩唇口張力加大，補嘗跟蹤力強，所以高壓漏油的可能性很小。
根據分析，密封件的結構設計是導致低壓漏油很關鍵的一個方面。
第二種情況，密封件內外唇口接觸面的粗造度，會造成漏油。因為整個密封件在油缸運行過程中是不斷微量運動的。粗糙度過大就會在表面積油，等到低壓力時，密封件要恢復原狀，積油就會殘留在漏油的一邊。長期使用，就會有油溢出油缸外。
第二種情況，密封件內外唇口接觸面的粗造度，會造成漏油。因為整個密封件在油缸運行過程中是不斷微量運動的。粗糙度過大就會在表面積油，等到低壓力時，密封件要恢復原狀，積油就會殘留在漏油的一邊。長期使用，就會有油溢出油缸外。
第三種情況，有的密封件用上半年以后就開始漏油。主要原因是：密封件唇口老化造成的，老化過程包括，油老化、溫度老化。老化的過程就是兩唇口作用力逐步減少的過程。作用力減少到一定程度，就會產生漏油，所以油缸生產廠家要慎重選用密封件，最關鍵是密封件內部質量問題。
