O型密封圈常用的溝槽形式

橡膠密封圈安裝在溝槽內時，應允許它有一定的膨脹空間。同時也對溝槽加工精度及表面有一定要求，如溝槽表面與密封表面不允許存在小的溝槽、劃痕、凹坑、同心或螺旋狀的加工痕跡。奇裕硅橡膠告訴您通常允許的膨脹率在靜密封中約為15，在動密封中約為8。對于不同類型的溝槽，其使用范圍也不同。常用的溝槽形式有哪幾種呢？

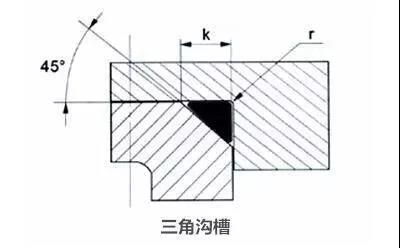

一、三角溝槽

常用于法蘭和端蓋上的密封，其缺點是制造較困難，且供橡膠密封圈的空間非常小；

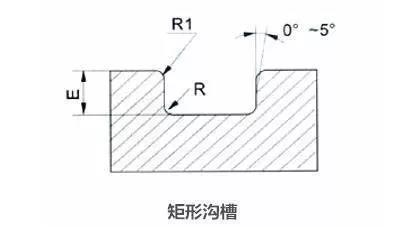

二、矩形溝槽

廣泛用于各種密封場合，無需使用擋圈（密封件）時，可做傾斜側面；

三、梯形溝槽

僅推薦用于O型密封圈，截面直徑大于2.5毫米的特殊密封場合。
