川崎液壓泵丨K3V112液壓泵的調節方式
2017-08-24 16:50
廈門三江盛達
川崎液壓泵具有負載敏感和壓力穩定性能之外，還可以進行遙控變壓和卸載，當然，功率也是可控制的。
一般的情況下，按照結構來分，液壓泵又可以分為齒輪泵，葉片泵，柱塞泵。而眾所周知的K3V112型液壓泵主要是應用在比較大一點的挖掘機上，K3V112型液壓泵，只由兩個柱塞泵以及一個先導齒輪泵，三者相互串聯所構成。柱塞泵的排量是110ml/rx2，兩個柱塞泵通過花鍵套連接，柴油機的動力經彈性聯軸節傳送泵傳動軸，同時的驅動兩個柱塞泵。
兩個上分別配置有變量機構

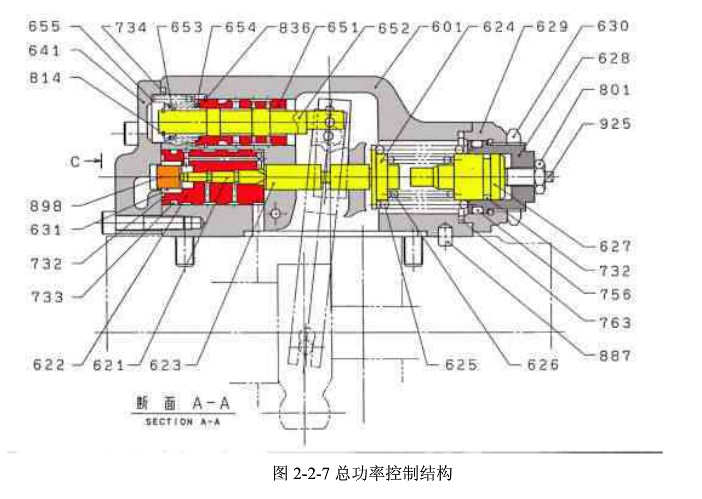

K3V112泵的變量控制之一：總功率的變量控制。
調節器通過前后泵排放壓力P1和P2的疊加，來自動控制改變泵的斜盤擺角。在轉速一定，輸入功率恒定的情況下，通過兩泵的功率之和保持恒定的情況下，充分的利用柴油機的功率，防止發動機熄火。

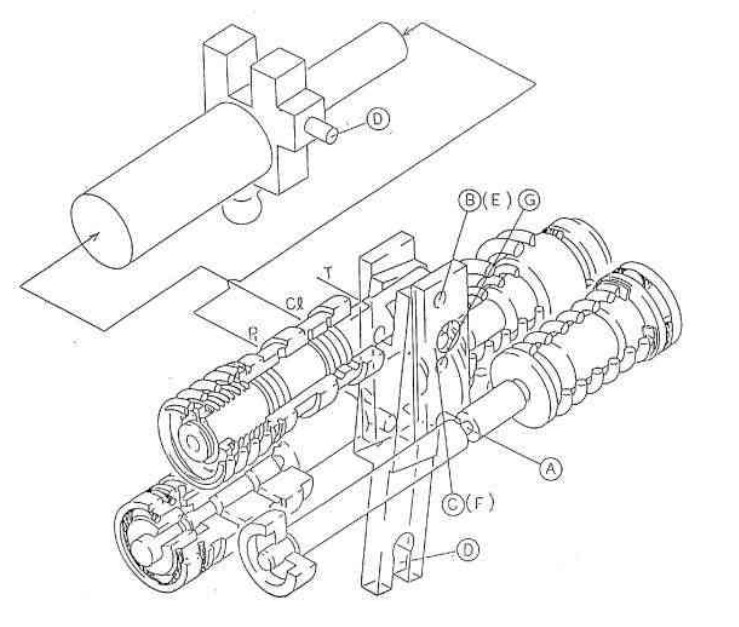

K3V112柱塞泵的變量控制之二：調節器調節負向流量
P1和P2兩個主泵上分別裝上一個調節器，主要的作用是控制柱塞泵的排量，實現三級功率控制，交叉恒功率控制。通過K3V112泵的斜盤擺角α的變化而變化，柱塞泵的斜盤擺角α越發，泵的排量也就增大，反之亦然。與此同時，柱塞形成也由大變小。當P1和P2的擺角變成零的時候，泵的排量也為零。

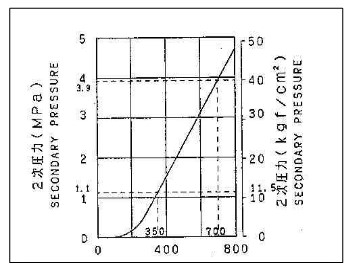

K3V112泵的輸入功率的調節
主要是通過六角螺母630來調節螺釘C（628）來擰緊螺釘，控制圖向右邊移動。四分之一圈，調節的壓力是增加或縮小16kgf/cm㎡，輸入的扭矩也相對應的5kgf.m。K3V112作為工程機械用的活塞泵，應用范圍廣，主要更被人稱道的是它的質量。
一般的情況下，按照結構來分，液壓泵又可以分為齒輪泵，葉片泵，柱塞泵。而眾所周知的K3V112型液壓泵主要是應用在比較大一點的挖掘機上，K3V112型液壓泵，只由兩個柱塞泵以及一個先導齒輪泵，三者相互串聯所構成。柱塞泵的排量是110ml/rx2，兩個柱塞泵通過花鍵套連接，柴油機的動力經彈性聯軸節傳送泵傳動軸，同時的驅動兩個柱塞泵。
兩個上分別配置有變量機構
K3V112泵的變量控制之一：總功率的變量控制。
調節器通過前后泵排放壓力P1和P2的疊加，來自動控制改變泵的斜盤擺角。在轉速一定，輸入功率恒定的情況下，通過兩泵的功率之和保持恒定的情況下，充分的利用柴油機的功率，防止發動機熄火。
K3V112柱塞泵的變量控制之二：調節器調節負向流量
K3V112泵的輸入功率的調節
