主溢流閥和回轉溢流閥 流量大小調節教學

調整

注：用于動臂的卸荷和安全閥不能調整

1. 主溢流壓力的調整（高壓設定側）

● 工作裝置和行走油路內的高壓溢流壓力不正常，按下列順序調整主溢流閥（3）的高壓設定側。

1）斷開先導軟管。

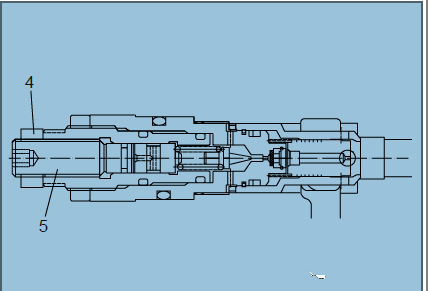

2）擰松鎖緊螺母（4），并通過轉動調節螺釘（5）調整壓力。

● 如果保持器轉到右邊，壓力上升。如果保持器轉到左邊，壓力下降。

● 保持器每圈的調整量：約12.5 MPa {約128 kgf/cm2}

鎖緊螺母：53.5±4.9 N·m{5.5±0.5 kgf·m}

3）調整后再次檢查壓力，按上述步驟進行測量。

● 測量壓力時，連接先導軟管。

● 如果調整高壓設定側，也會影響低壓設定側，因此也要進行調整。

2. 回轉溢流壓力的調整

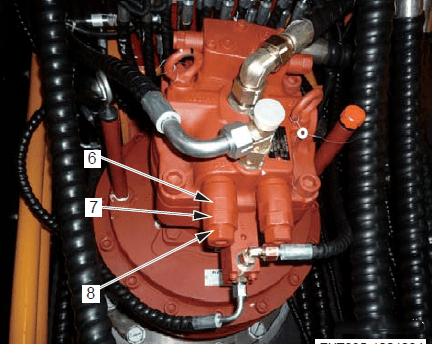

● 如果回轉溢流壓力不正常，按下列順序調整回轉馬達安全閥（6）。

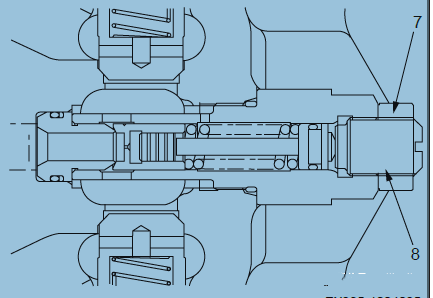

1）擰松鎖緊螺母（7）并通過轉動調整螺釘（8）來調整壓力。

● 如果保持器轉到右邊，壓力上升。如果保持器轉到左邊，壓力下降。

● 調整螺釘每圈的調整量：

約6.71 MPa {約 68.4 kgf/cm2}

78-103 N·m{8.0-10.5 kgf·m}

2）調整后再次檢查壓力，按上述步驟進行測量。
