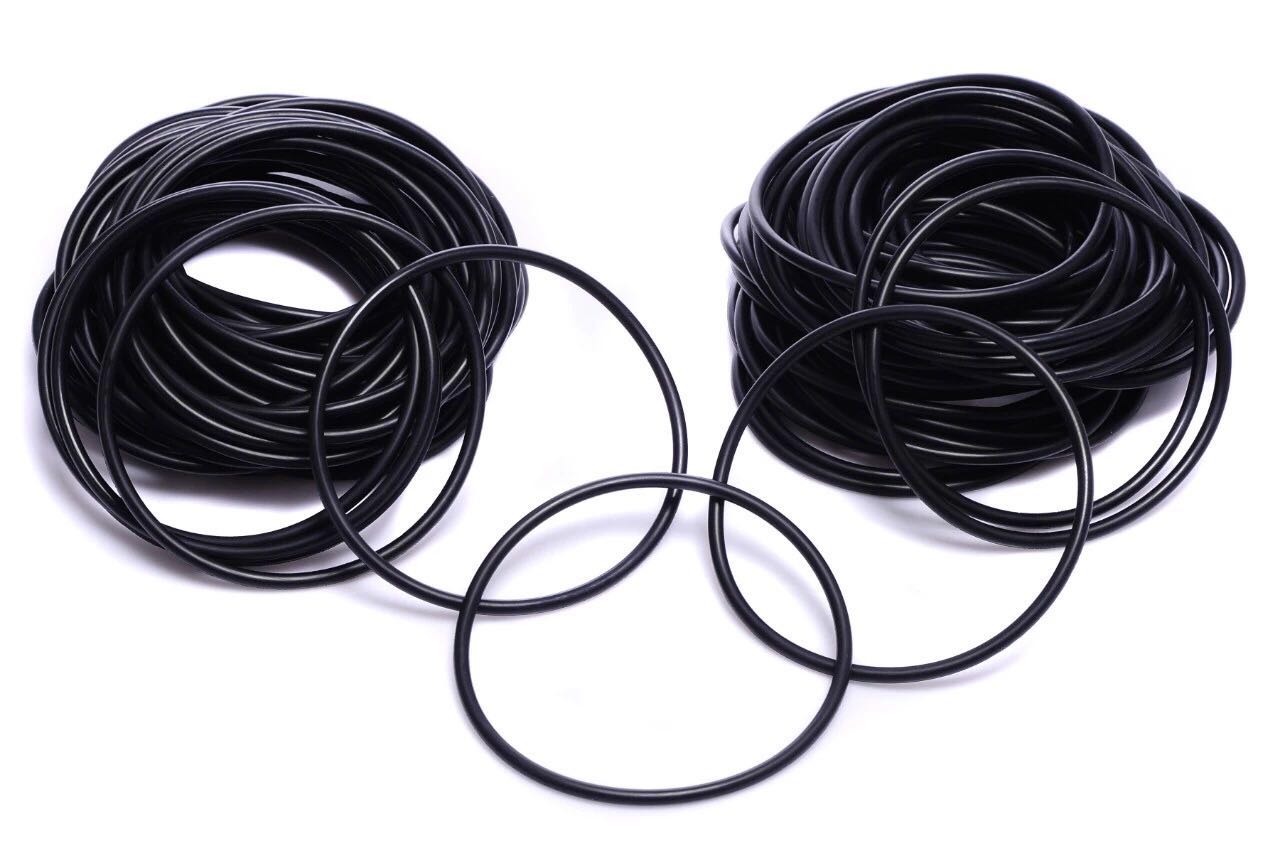

O形圈 G系列詳細介紹

基本信息



線徑 W(mm)

3.1

種類

G系列

產品概述

提供標準材料、特殊材料，JIS規格的各種進口O型圈，大部分產品備有庫存，可對應客戶各種不同需求。



產品特點

1、構造簡單，安裝容易。
2、材質及尺寸豐富。
3、高品質及高評價。
4、庫存豐富立即交貨。
5、價格合理為客戶降低生產成本



規格概述

■材質表

Type	材質	硬度(JIS Hs)	顏色	可使用溫度范圍	JIS符號	用途	特長
NGA	丁腈橡膠	70±5	黑色	-30～100℃	1種A	耐礦物油用	是最有代表性的材料。具有優良的耐油性、耐磨性以及穩定的耐熱性的標準材料。
NGB	丁腈橡膠	90±5	黑色	-25～100℃	1種B	耐熱型	是具有幾乎與1種A相同性質、但硬度高于1種A并且耐壓性優良的材料。
NGSW	硅膠	50±5	乳白色	-50～200℃	-		具有優良的耐熱性、耐寒性，是合成橡膠中使用溫度范圍最廣的材料。
NGS	硅膠	70±5	藏青色	-50～200℃	4種C	耐熱型	適用于食品行業的用途。
NGF	氟橡膠	70±5	黑色	-15～200℃	4種D	耐熱型	是合成橡膠中耐油性、耐藥性、耐熱性最優良、適用范圍廣泛的材料。

NGS型為近黑色的藏青色。



注意事項

合成橡膠接觸不同液體后，根據接觸液體不同，會發生下列現象。
●吸收液體后膨脹（膨潤）
●發生化學反應后鍵結崩壞（分解）
●添加物析出后制品變細（抽出）
上述對橡膠而言的不良反應常造密封產品密封性不良等現象。建議在選用密封產品材料時，需先確認材質與密封介質是否發生反應。
另外，溫度及添加劑種類也會影響反應結果，即使同種介質不同溫度下的反應亦不相同。混合液體則因相乘效果，對橡膠影響成倍數增長。
如有任何疑問，敬請洽詢。

規格表

■JIS B 2401 G系列(固定用)

型式		JIS 公稱編號	W	內徑				配套材料
Type	No.			do	NGA?NGB 容差	NGSW?NGS 容差	NGF 容差	d	容差	D	容差
NGA (丁腈橡膠?黑色) NGB (丁腈橡膠?黑色) NGSW (硅橡膠?乳白色) NGS (硅膠?藏青色) NGF (氟橡膠?黑色)	25	G25	3.1±0.1	24.4	±0.25	±0.38	±0.30	25	0 -0.10	30	＋0.10 0
	30	G30		29.4	±0.29	±0.44	±0.35	30		35
	35	G35		34.4	±0.33	±0.50	±0.40	35		40
	40	G40		39.4	±0.37	±0.56	±0.45	40		45
	45	G45		44.4	±0.41	±0.62	±0.50	45		50
	50	G50		49.4	±0.45	±0.68	±0.54	50		55
	55	G55		54.4	±0.49	±0.74	±0.59	55		60
	60	G60		59.4	±0.53	±0.80	±0.64	60		65
	65	G65		64.4	±0.57	±0.86	±0.69	65		70
	70	G70		69.4	±0.61	±0.92	±0.74	70		75
	75	G75		74.4	±0.65	±0.98	±0.78	75		80
	80	G80		79.4	±0.69	±1.04	±0.83	80		85
	105	G105		104.4	±0.87	-	±0.87	105		110
	120	G120		119.4	±0.98		±0.98	120		125
	145	G145		144.4	±1.16		±1.16	145		150
	170	G170	5.7±0.1	169.3	±1.33		±1.33	170		180



關于此商品的常見問題 (FAQ)

• 1、 安裝O型圈時有什么注意點嗎？

• 安裝O型圈時如果要經過螺絲部分或其他銳角是應注意不傷及O型圈，裝著時應注意不可發生扭轉現象。

• 2、 安裝O型圈前要做什么準備工作嗎？

• 安裝前請于安裝表面及O型圈上涂布密封流體。干環境中請涂上硅油（O型圈為硅膠時除外），若有因密封流體而產生污染時請勿涂布，安裝前請勿用汽油或清洗用油清洗機器，以免造成橡膠膨脹。另外，O型圈不可重復使用。

•
